国网台州供电公司：变电站非刻度式表计标准化巡视：从“模糊估读”到“精准掌控”

　　浙江在线11月26日讯 在变电站的日常运维中，运维人员以各类表计数据为核心依据，精准评估设备健康状况。然而，站内除精确的数字化、指针刻度式表计外，还广泛存在着“非刻度式表计”，典型如变压器、高压套管的油位观察窗等。这些表计结构简洁，但仅依靠定性描述，不仅数据缺乏统一标准，更难以实现长期追溯与横向对比。因此，制定一套科学、统一、可量化的非刻度式表计读数标准，并辅以有效的巡视手段，成为公司提升设备精益化管理水平的迫切课题。

　　为破解这一困境，国网台州供电公司超高压变电运检中心专门成立专项攻坚小组，通过深入研讨与反复实践验证，形成了一系列行之有效的解决方案。

　　统一工作标准：编制《非刻度式表计标准化巡视记录卡》

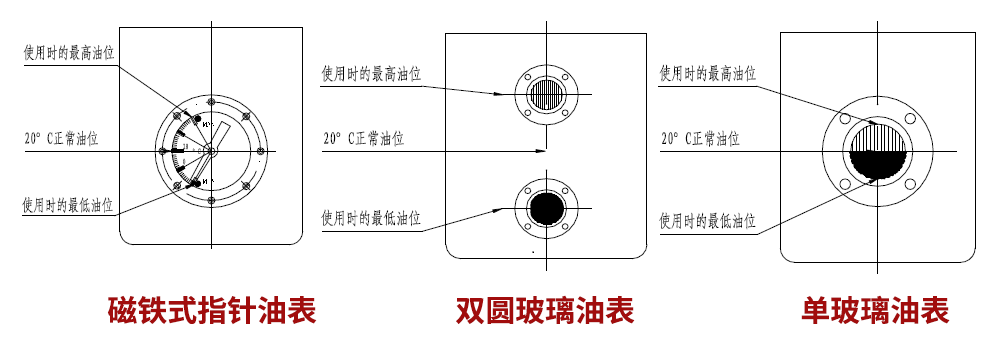

　　超高压变电运检中心编制《非刻度式表计标准化巡视记录卡》，明确巡视内容与要点，将油位等重要记录项进行量化、图形化呈现。具体油位折算规则如下：

　　指针型油位计：

　　以标尺最低点（MIN）为0%、最高点（MAX）为100%，按指针当前位置比例折算为百分比记录。

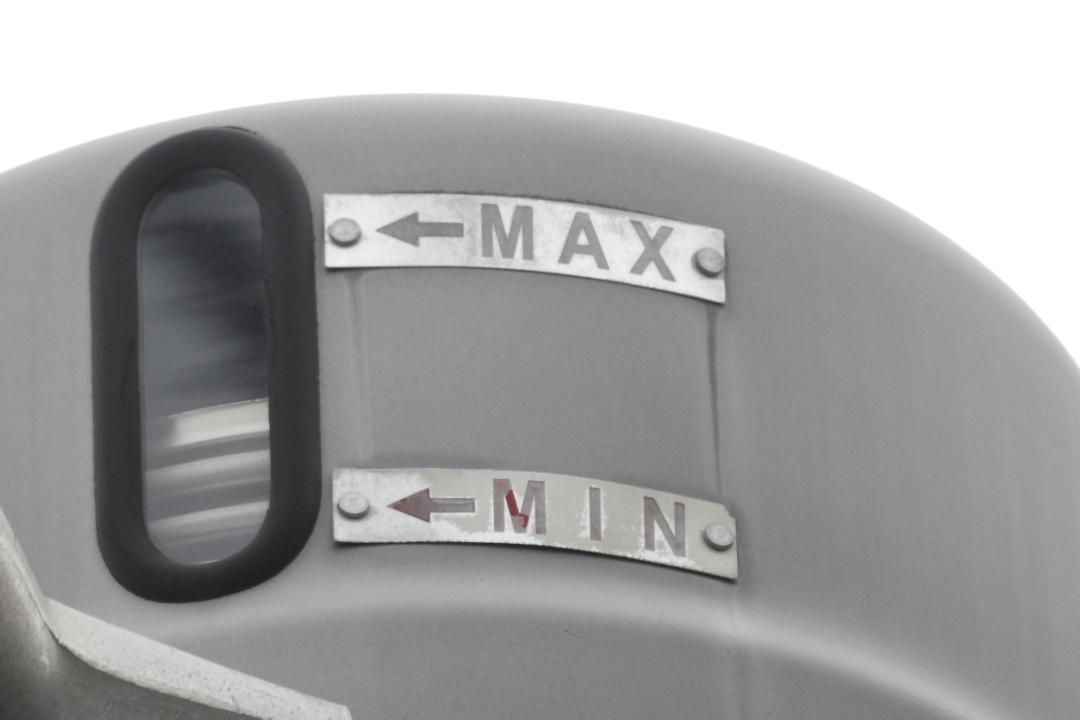

　　单圆观察窗：

　　按液面与圆孔中心线的高度占比，折算为百分比。

　　双圆观察窗：

　　两窗均满油为100%，均无油为0%；上窗无油、下窗满油为50%；上窗或下窗部分有油时，按两窗高度比例折算（不计上下窗间距）。

　　创新巡视手段：多措并举攻克观察难题

　　绝缘杆绑手机法

　　“又看不清了！”塘岭变电站里，烈日炙烤着设备，运维人员小周仰头盯着主变中性点套管的观察窗，脖颈早已酸胀发麻。这个观察窗位置极高，即便努力踮脚仰头，也只能看到模糊的油位，定性描述难以统一，更无法按标准折算为百分比数据，成了运维工作的“老大难”。

　　为破解这一问题，超高压变电运检中心攻坚小组先尝试用高倍相机拍摄，却被主变两侧的防火墙遮挡，80度仰角让油位边界模糊，无法精准判断；有人提议用无人机，可因站内设备密集、强电磁场干扰，导致无人机定位失准、悬停不稳，险些触碰带电设备，方案刚试便叫停。

　　那段时间，每次巡视到这里，运维人员都围着观察窗发愁。有老师傅苦笑：“这就像守着关乎设备安全的重要秘密，却找不到解码的钥匙。”

　　转机来自一次日常巡检。一名年轻运维人员小叶检查高处设备时，用手机拍下细节传回主控室。这个举动突然点亮思路：“手机能拍高处，为啥不能凑上去观察油位？”

　　攻坚小组连夜开展安全论证，选用合格绝缘杆，用绝缘胶带将手机固定在顶端，地面人员与顶端手机建立视频通话。“慢慢升，往左挪点……”首次测试时，所有人都屏住呼吸。当绝缘杆抵达观察窗旁时，屏幕上清晰浮现出油位分界线。“成了！”现场响起欢呼。

　　如今，“绝缘杆绑手机法”凭借操作简便、观测精准的优势，已在超高压变电运检中心常态化应用，成为高处非刻度式表计观测的标准化手段，破解了“特殊场景难观测”痛点，推动变电站巡视从“模糊估读”迈向“精准掌控”。

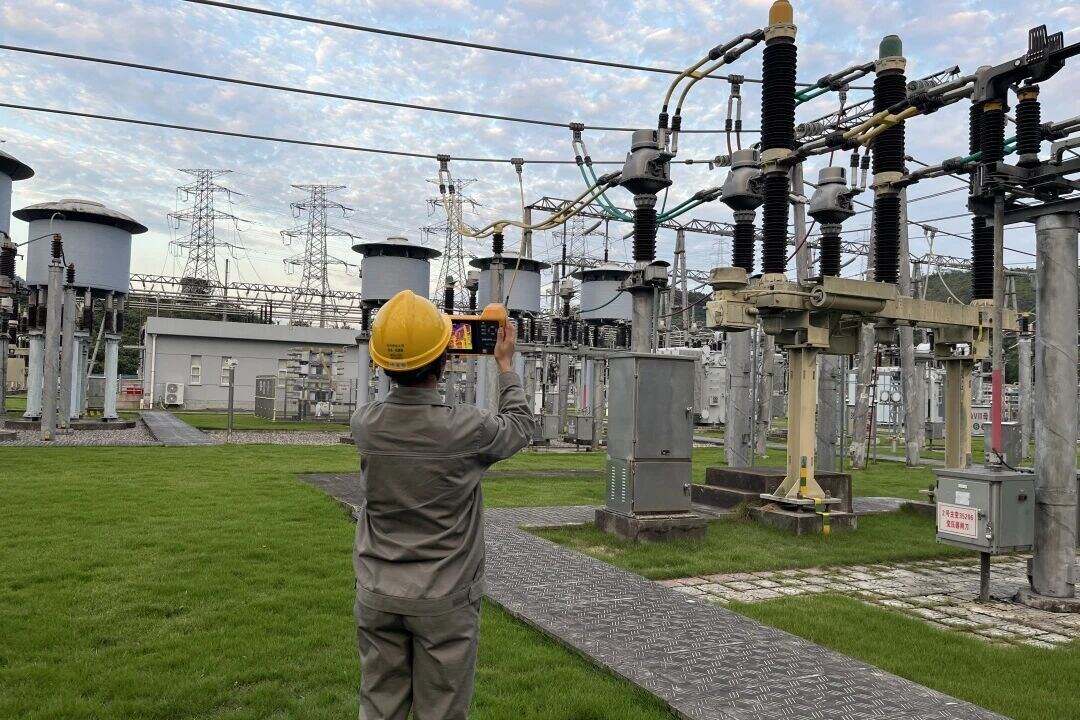

　　运维人员将手机牢固绑在绝缘杆顶端，与地面另一位运维人员的手机进行视频通话，并切换至后置摄像头。将绝缘杆缓缓升至观察窗附近，地面运维人员通过视频画面实时观察；也可用后置摄像头开启视频，升至观察窗附近各角度缓慢摆动拍摄视频后，挑选有用片段。

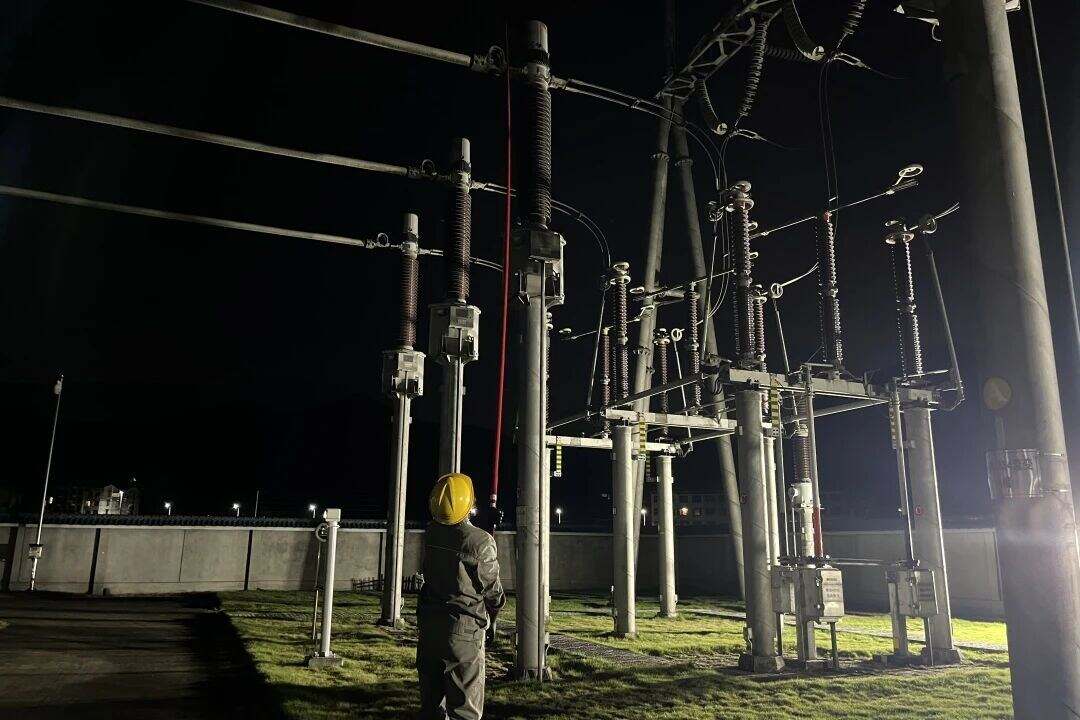

　　在超高压变电运检中心，这类立足现场的创新妙招还有不少。针对不同观测场景的痛点，还探索出以下几种实用方法：针对白天强光反射无法观察油位的情况，夜间采用强光手电照射观察孔，通过灯光辅助获得清晰影像，便于准确读取油位。

　　变压器油（液体）比热容大、温度变化平缓，金属外壳温度变化幅度大，二者易形成明显温差，据此可通过红外线热像仪识别油位，具体分为两种方式：

　　夜间环境温度下降时，金属外壳散热快、温度偏低，内部油品散热慢、温度相对较高，用红外线热像仪扫描，有油部位呈“热区”、无油空腔呈“冷区”，液面分界线清晰可辨；夏日正午等高温时段，阳光暴晒使金属外壳升温迅速、温度偏高，内部油品升温缓慢、温度相对较低，此时扫描，有油部位呈“冷区”、无油空腔呈“热区”，可清晰分辨液位。

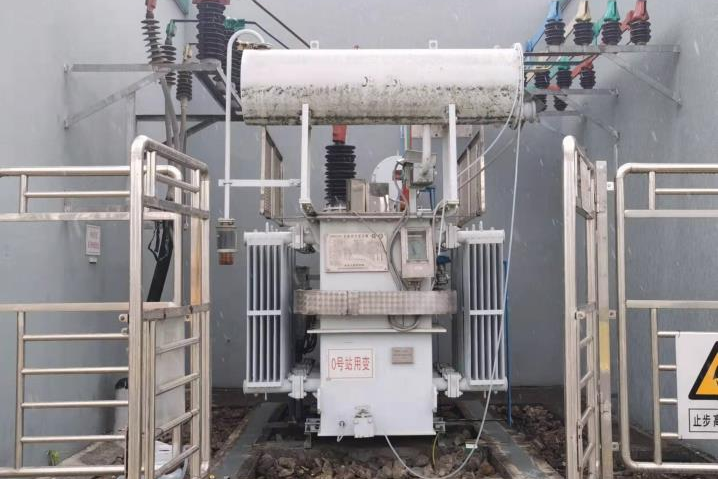

　　采用连通器原理读取油枕油位，操作流程如下：将透明软皮管一端连接至设备取油嘴，另一端抬高至高于油枕最高油位处；操作时需保持合格电气安全距离，且软皮管应尽量缩短，以减少油品损耗；缓慢打开取油口阀门，观察管内液位上升情况，待液面稳定后，软皮管内的液面高度即与油枕内实际油位高度一致。

　　实施成效：从“被动应对”到“主动预警”的质变

　　全站非刻度式表计巡视记录已实现从“定性描述”到“定量记录”的关键飞跃：所有油位数据均以可比的百分比形式呈现，为绘制油位变化趋势曲线、追溯设备油位波动规律提供了精准数据支撑。标准化巡视记录卡明确了操作流程与判断标准，让巡视人员有章可循，大幅缩短油位读取与判断时间，显著提升现场作业效率。

　　同时，多样化的特殊观测与诊断方法，可针对不同场景匹配最优工具，在严格保障作业安全的前提下，高效解决各类巡视痛点问题。

　　未来，公司超高压变电运检中心将进一步深化数据应用价值，重点探索基于人工智能的表计图像自动识别和读数技术，推动该技术与设备在线监测系统深度融合，持续助力更高水平智能运检变电站建设，实现巡视工作的智能化、高效化升级。
